Промышленные секционные ворота с панорамным остеклением ISD02 DoorHan

Панорамные секционные ворота серии ISD02 полностью или частично состоят из панорамных панелей, благодаря чему являются идеальным вариантом для установки в зданиях с остекленными фасадами, например, в автомобильных салонах. Они не уступают по прочности промышленным секционным воротам серии ISD01 благодаря тому, что панорамные панели изготавливаются из прочных алюминиевых профилей. Для повышения энергосберегающих и термоизоляционных свойств ворот, компания DoorHan предлагает комбинировать панорамные и сэндвич-панели, а также использовать алюминиевые профили T-bridge, которые оснащены термовставкой из полиамида. Панорамные секционные ворота серии ISD02 имеют те же устройства безопасности и базовую комплектацию, что и промышленные секционные ворота серии ISD01. Ворота могут быть автоматизированы с помощью электроприводов для промышленных и гаражных ворот (модель выбирается в зависимости от площади полотна).

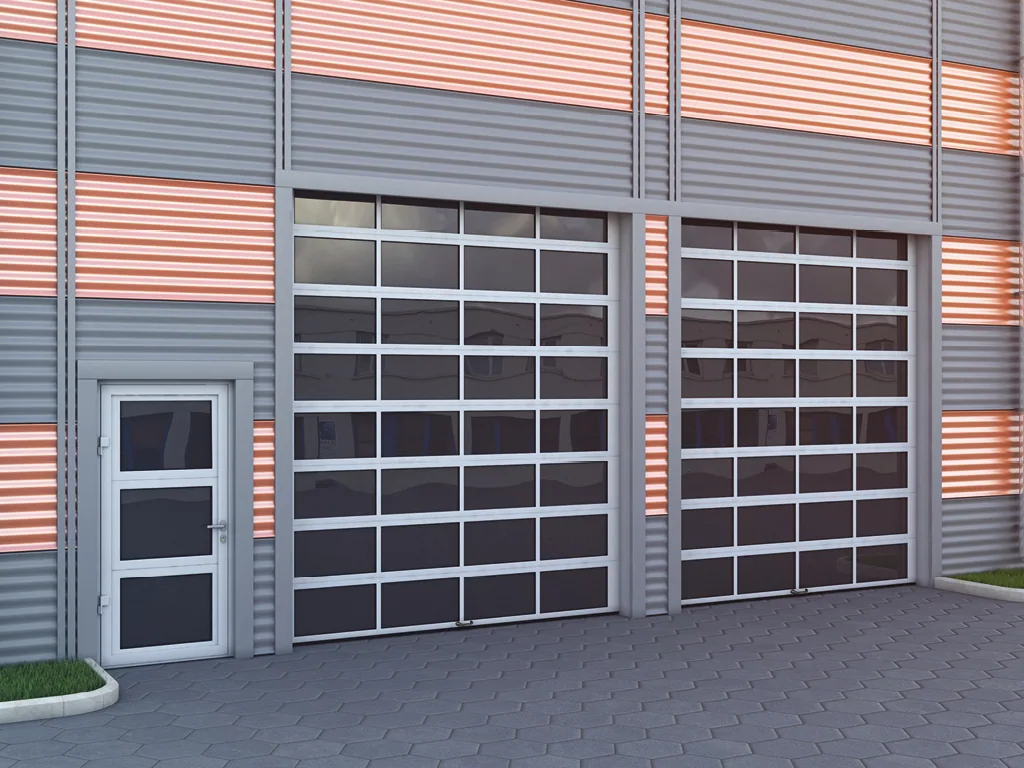

Внешняя сторона секционных ворот

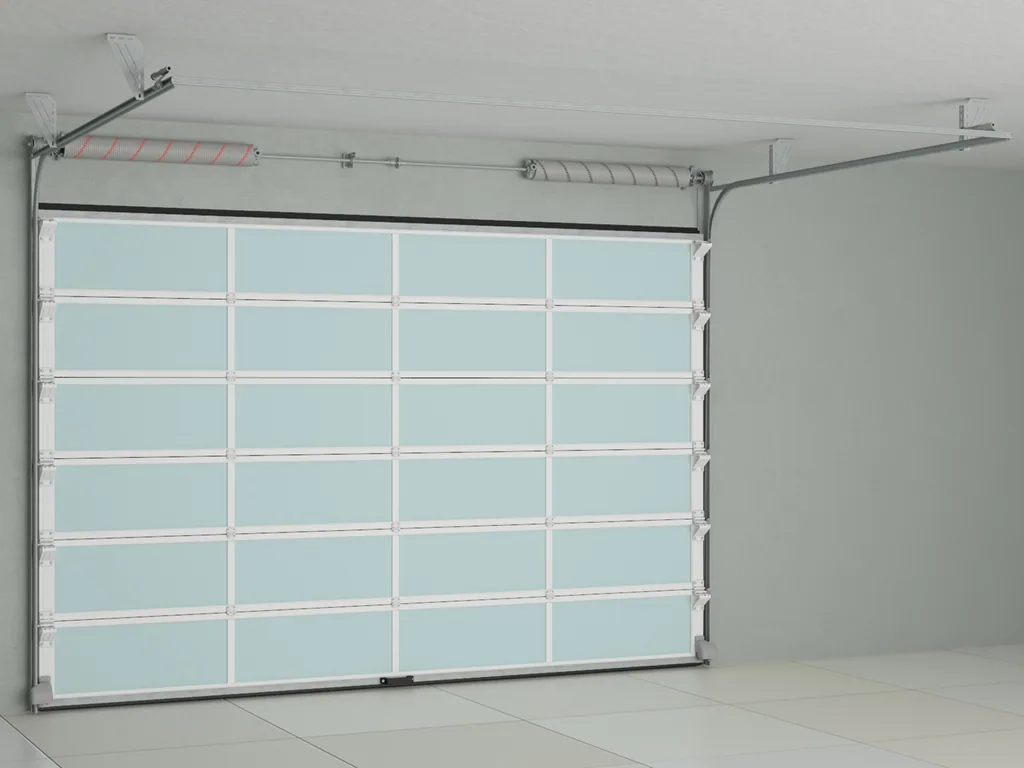

Внутренняя сторона секционных ворот

Зона применения

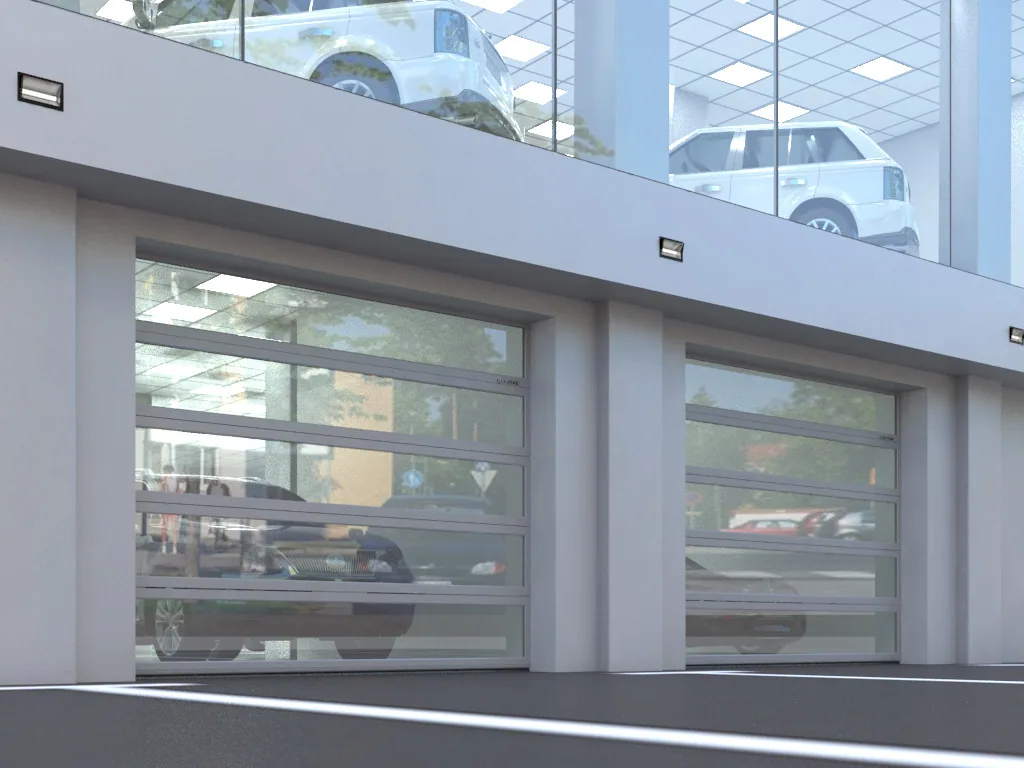

Автосалоны

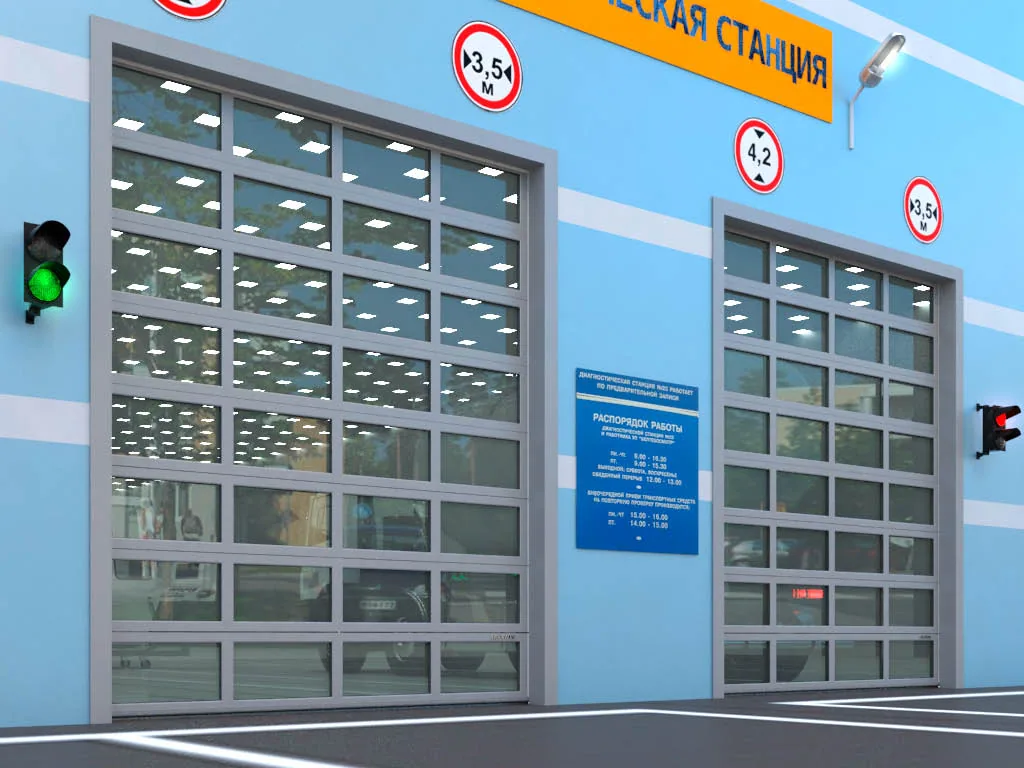

Станции техобслуживания

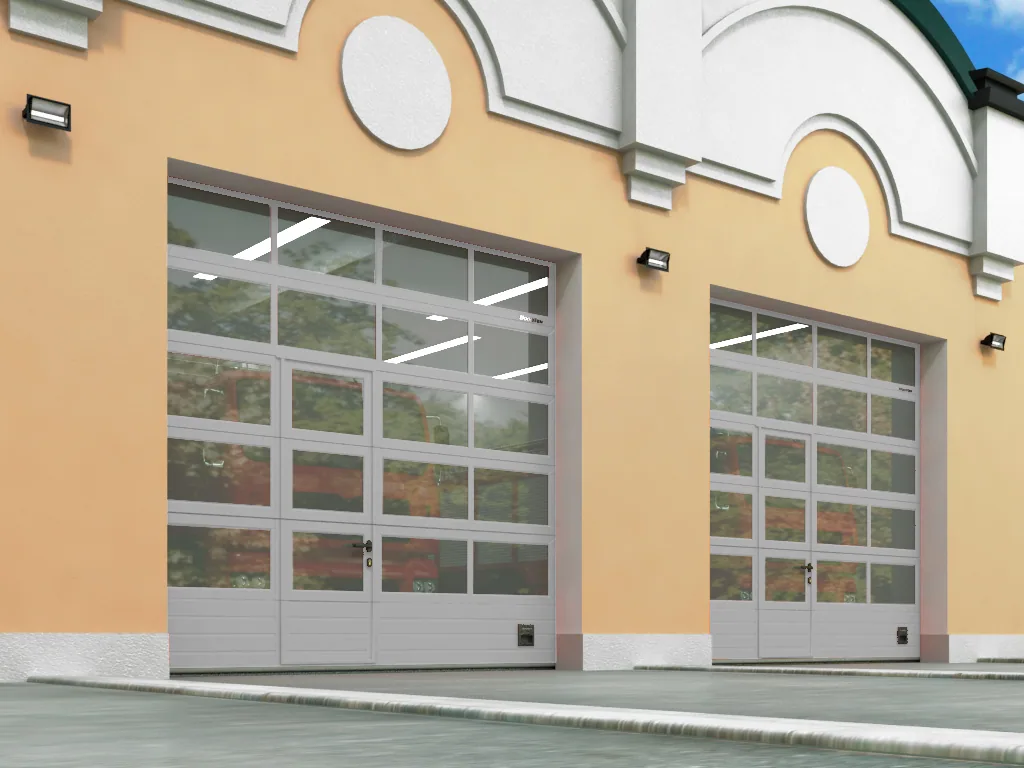

Пожарные части

Преимущества:

Дизайн:

ДОСКА

ГОРИЗОНТАЛЬНАЯ ПОЛОСА

ШИРОКАЯ ЦЕНТРАЛЬНАЯ ПОЛОСА

ВОЛНА

ГОРИЗОНТАЛЬНАЯ ПОЛОСА (ВНУТРЕННЯЯ СТОРОНА ПАНЕЛИ)

Тип поверхности

ПОД ДЕРЕВО (ВНЕШНЯЯ)

STUCCO (ВНУТРЕННЯЯ)

ПАНОРАМНЫЕ ПАНЕЛИ

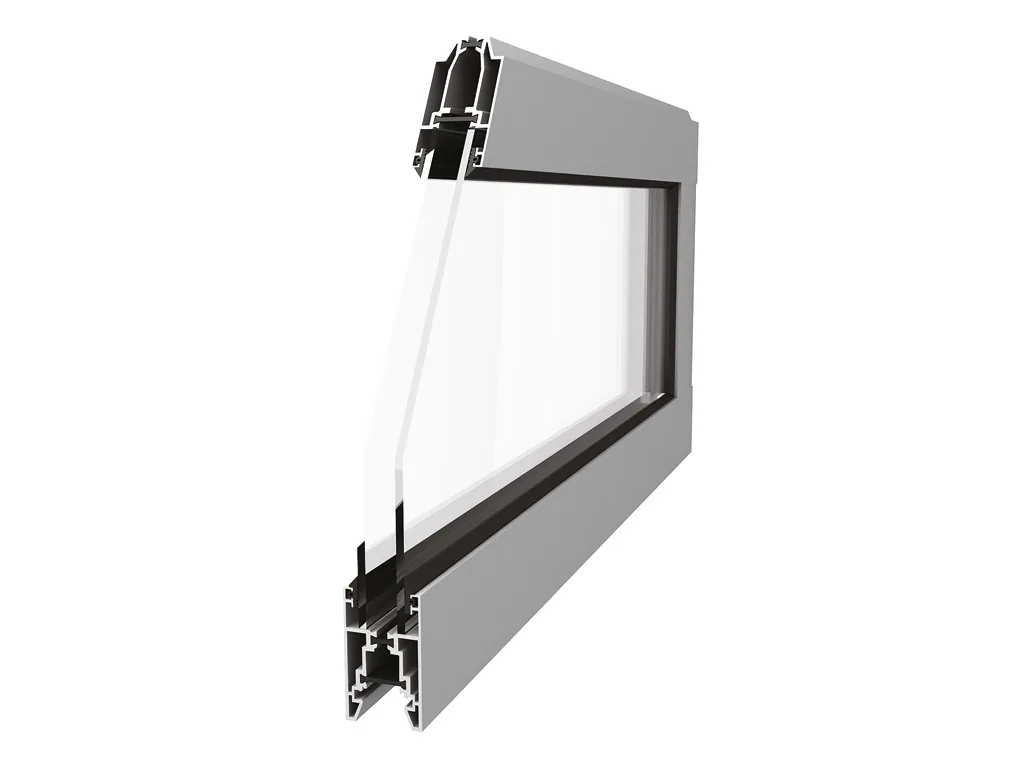

Панорамная панель с сиcтемой профилей T-bridge (с терморазрывом)

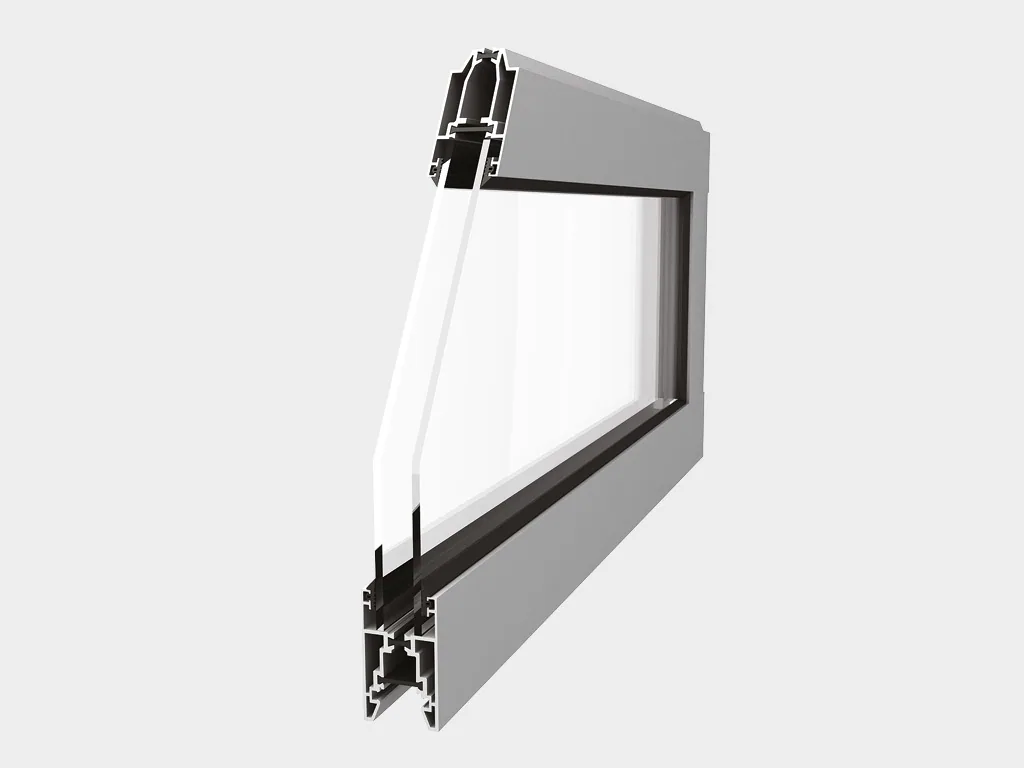

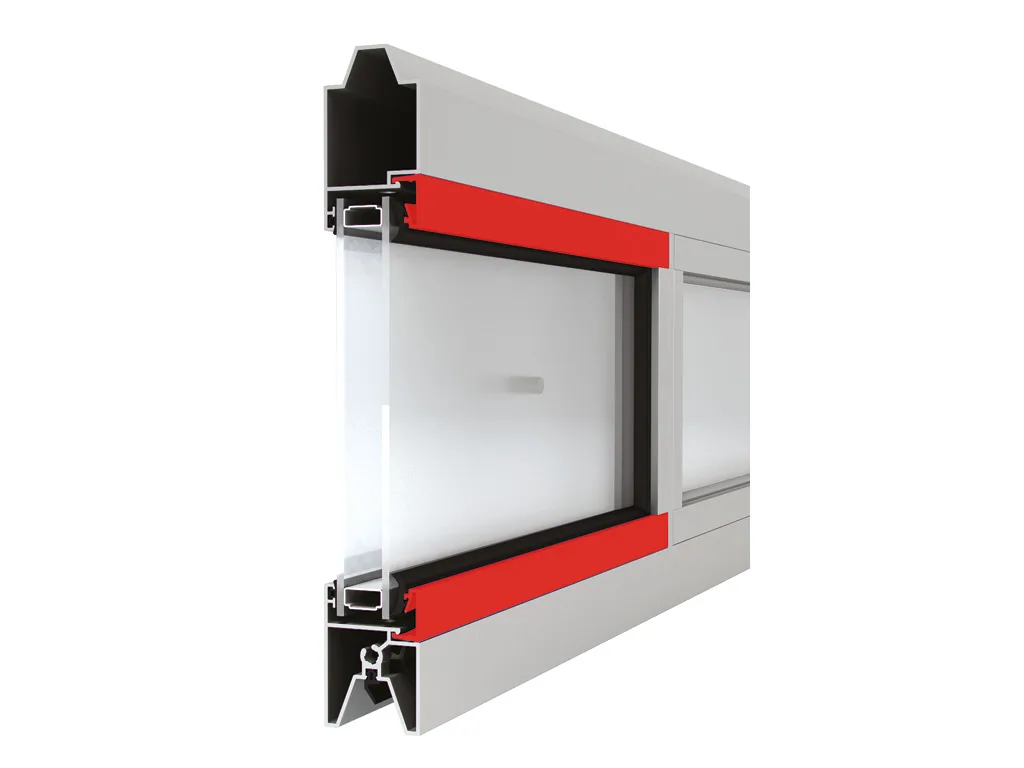

Панорамная панель с однокамерным стеклопакетом

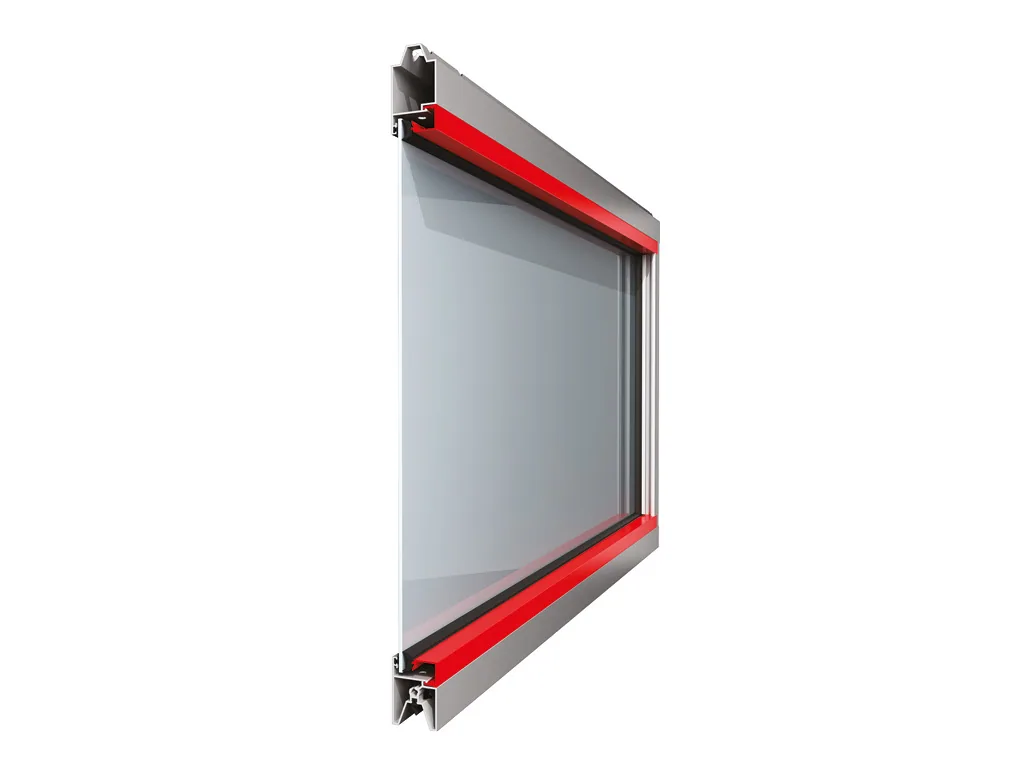

Панорамная панель с однослойным стеклом

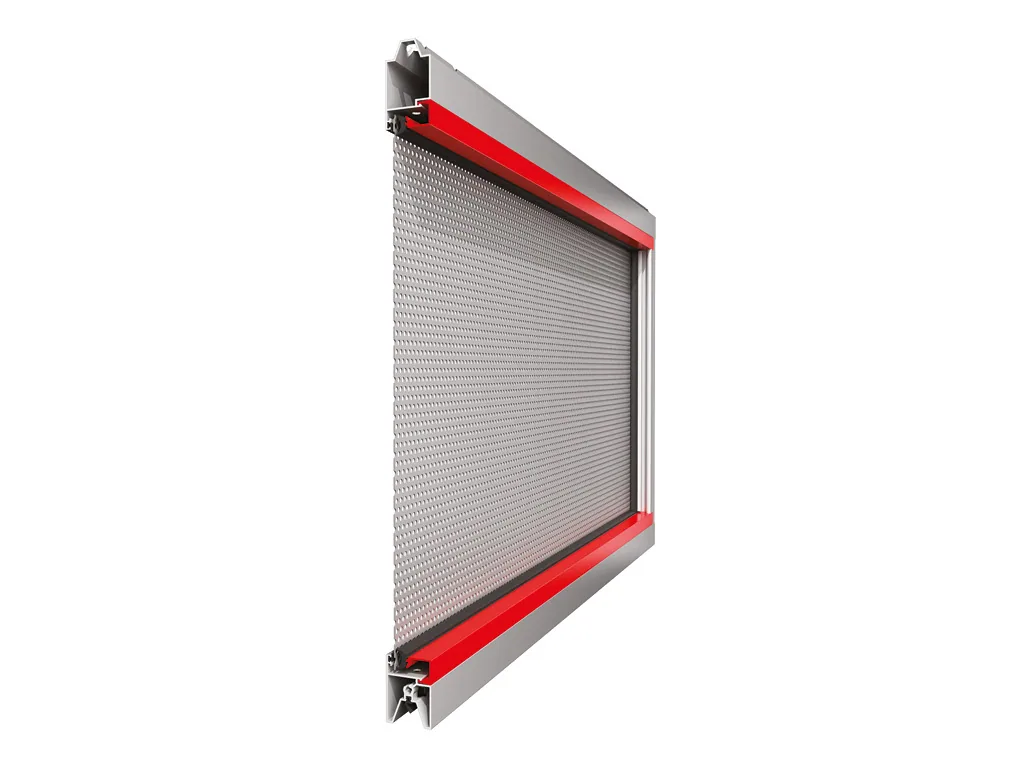

Панорамная панель с алюминиевым перфорированным листом

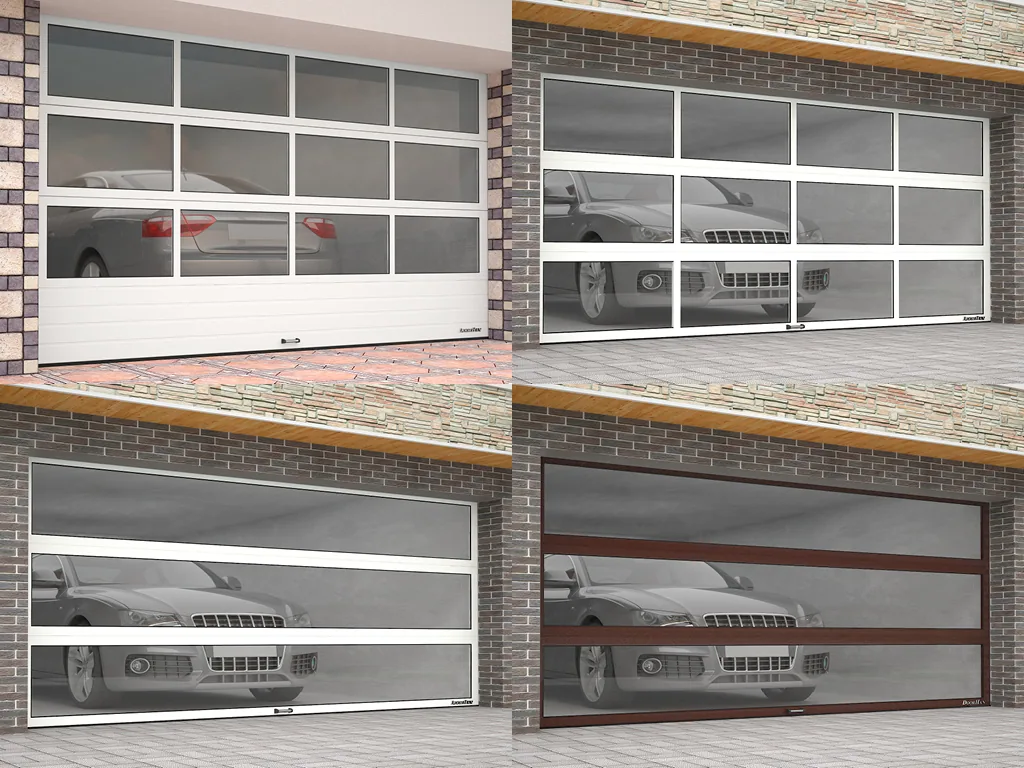

ВАРИАНТЫ ИСПОЛНЕНИЯ ПОЛОТНА

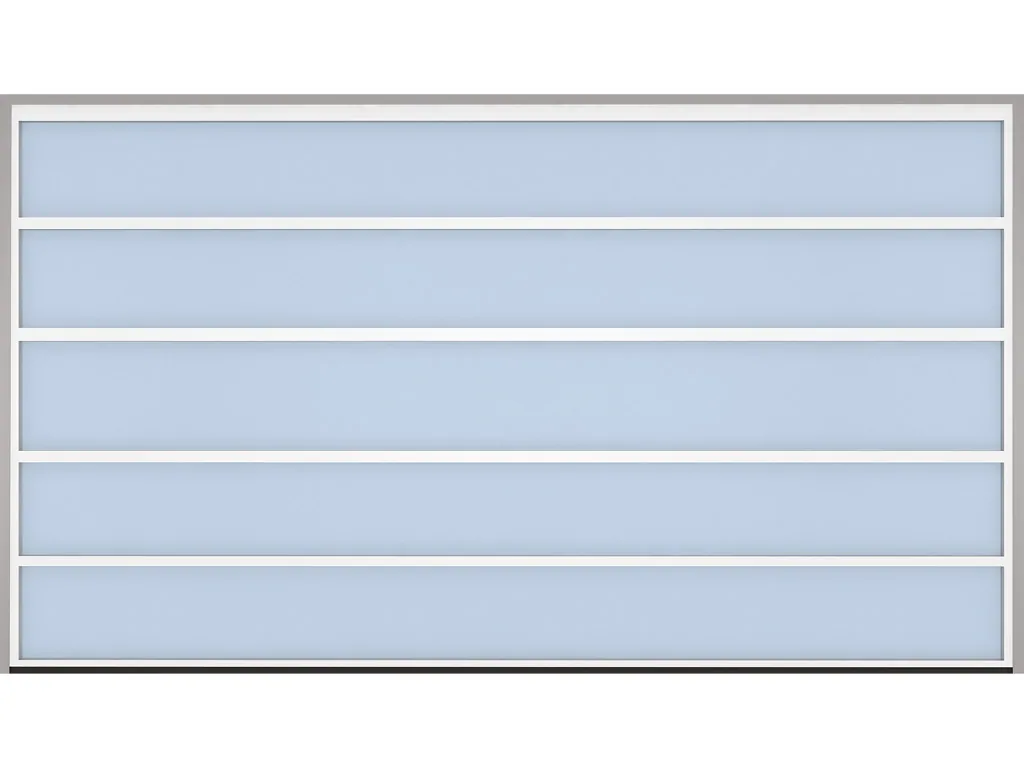

Стандартное остекление

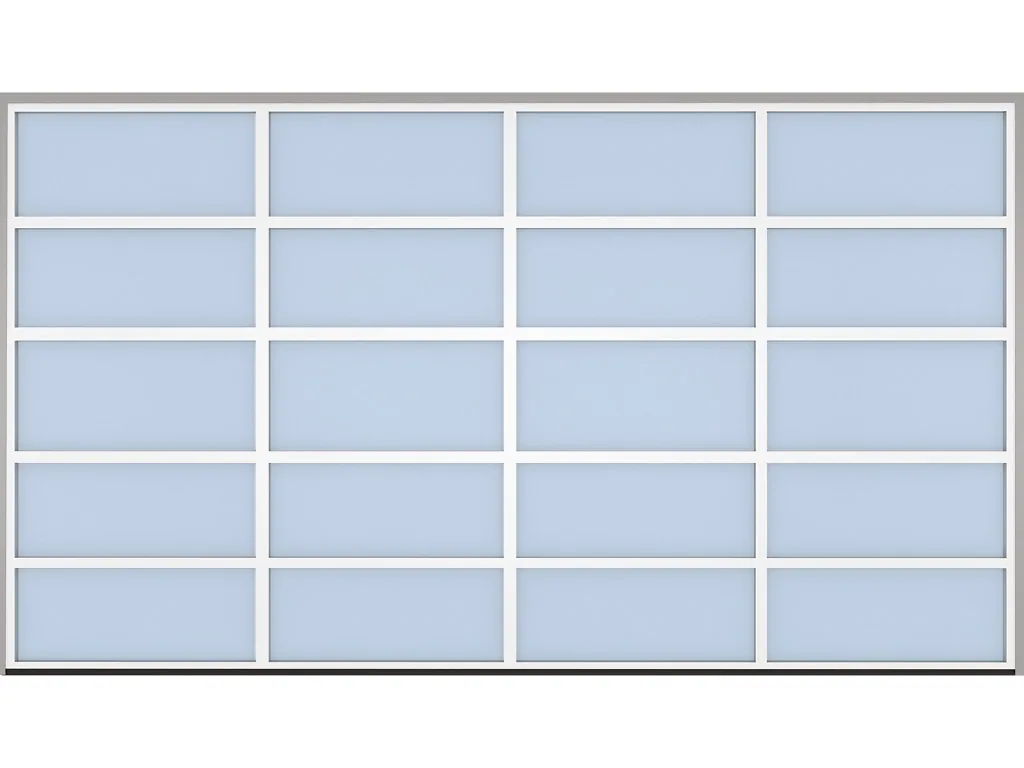

Сплошное остекление

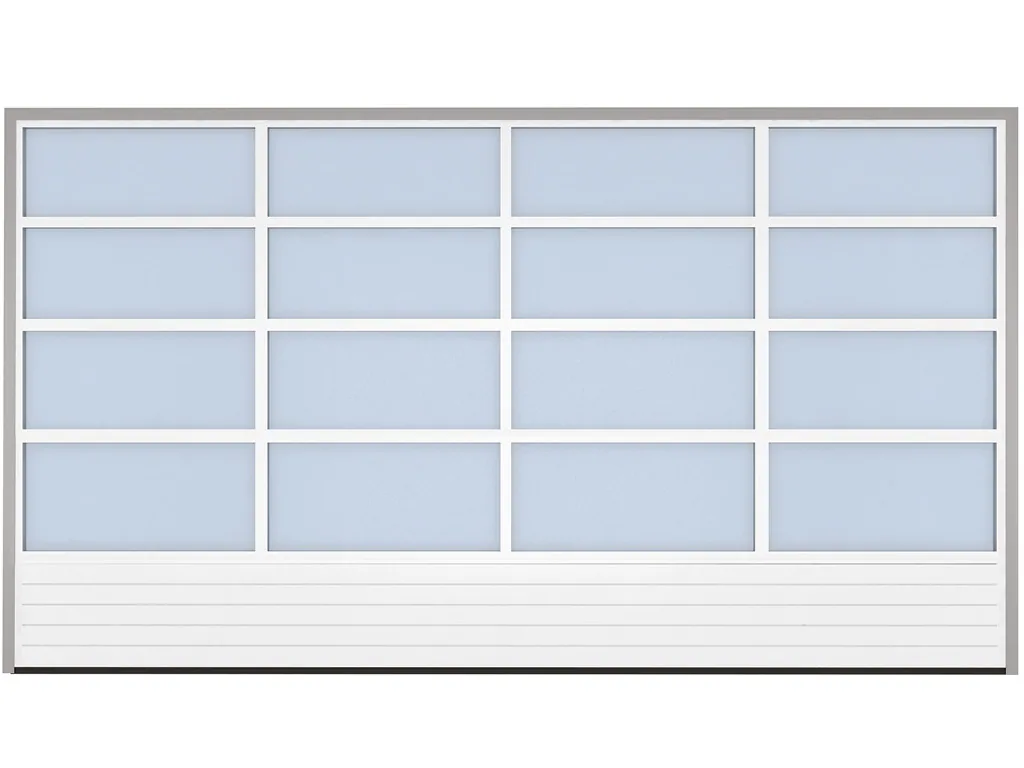

Комбинированное полотно из панорамных и сэндвич-панелей

Цвета лицевых поверхностей панелей:

RAL 9003 БЕЛЫЙ

RAL 9006 СЕРЕБРИСТЫЙ

RAL 7004 СЕРЫЙ

RAL 1014 БЕЖЕВЫЙ

RAL 6005 ЗЕЛЕНЫЙ

RAL 5005 СИНИЙ

RAL 7016 АНТРАЦИТ

RAL 3000 КРАСНЫЙ

RAL 3005 БОРДОВЫЙ

RAL 8017 КОРИЧНЕВО-КРАСНЫЙ

RAL 8014 КОРИЧНЕВЫЙ

ЗОЛОТОЙ ДУБ

ВЕНГЕ

НЕСТАНДАРТНЫЙ ЦВЕТ ПО КАРТЕ RAL (НАЦЕНКА)

Таблица размеров

Размеры проема

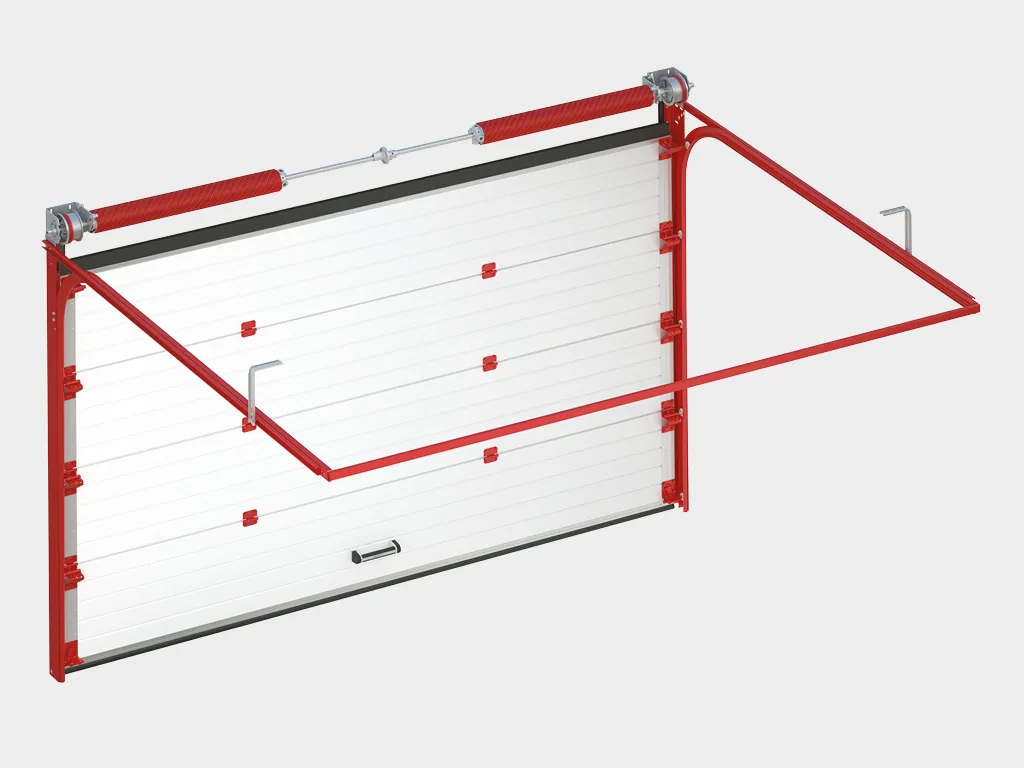

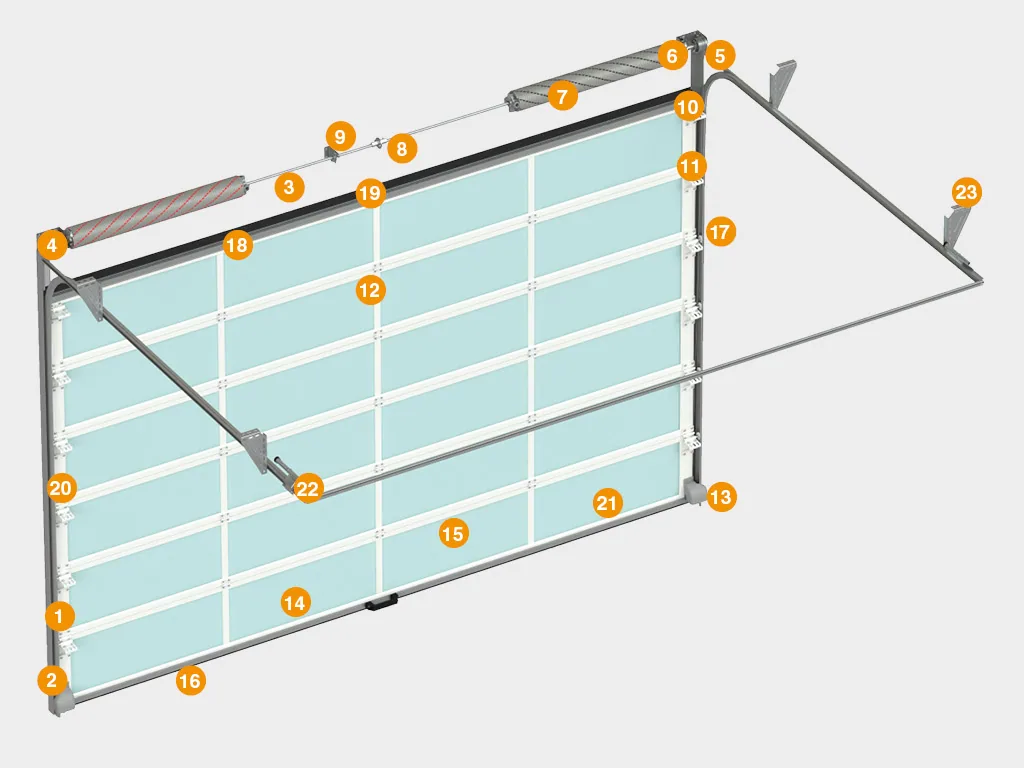

Конструкция

1. Вертикальная направляющая

2. Угловая стойка

3. Вал цилиндрический

4. Устройство защиты от обрыва пружины

5. Барабан

6. П-образный кронштейн

7. Балансирующий пружинный механизм (торсионная пружина)

8. Муфта соединительная

9. Внутренний опорный кронштейн

10. Верхняя опора с держателем ролика

11. Боковая опора с держателем ролика

12. Внутренняя петля

13. Устройство защиты от разрыва троса

14. Нижний профиль

15. Панорамная панель

16. Нижний уплотнитель

17. Уплотнитель боковой

18. Верхний профиль

19. Верхний уплотнитель

20. Боковая крышка с отверстиями для крепления

21. Светопрозрачное ударопрочное заполнение панели

22. Пружинный амортизатор

23. Кронштейн крепления к потолку

Дополнительная комплектация:

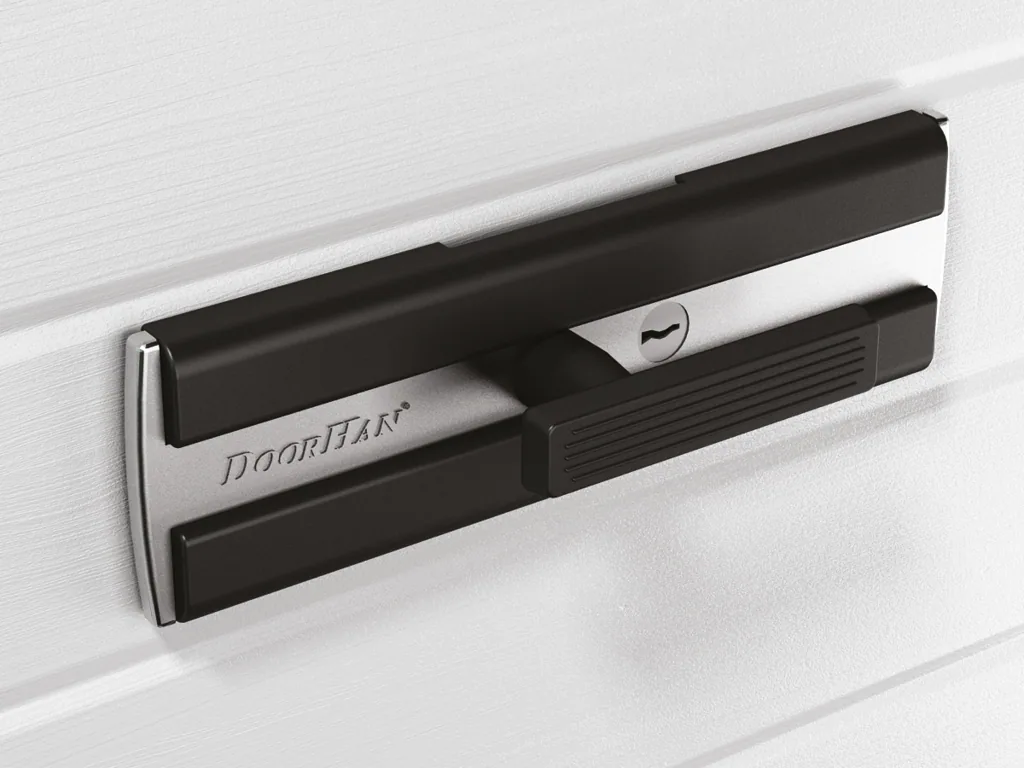

Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

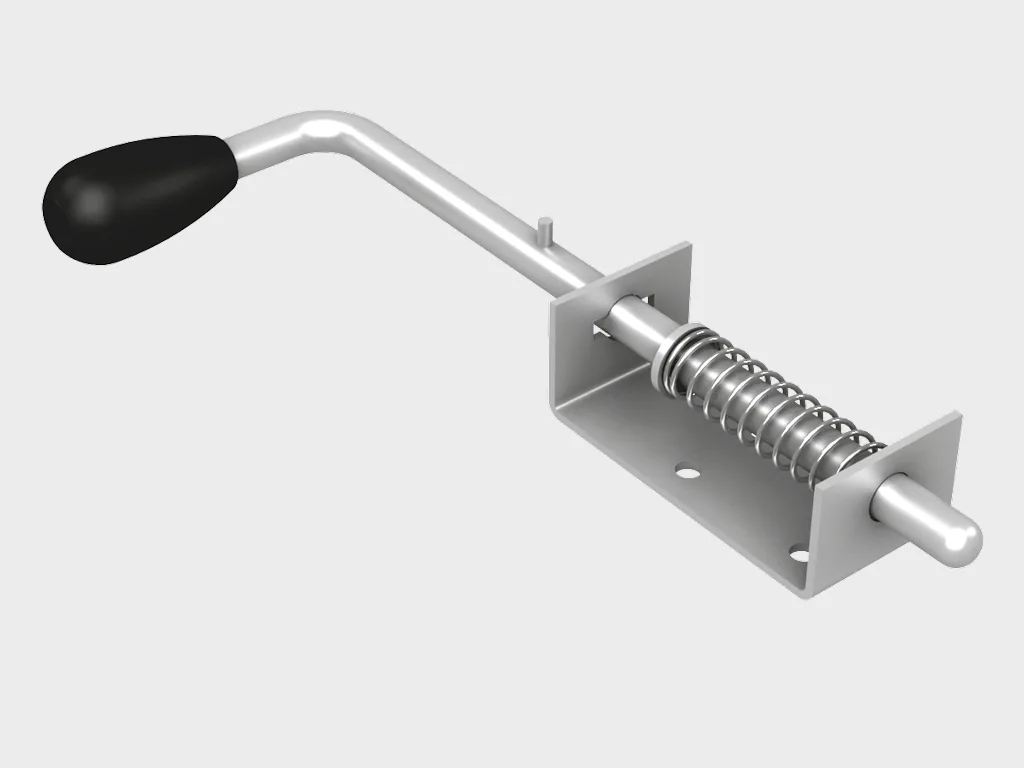

Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.

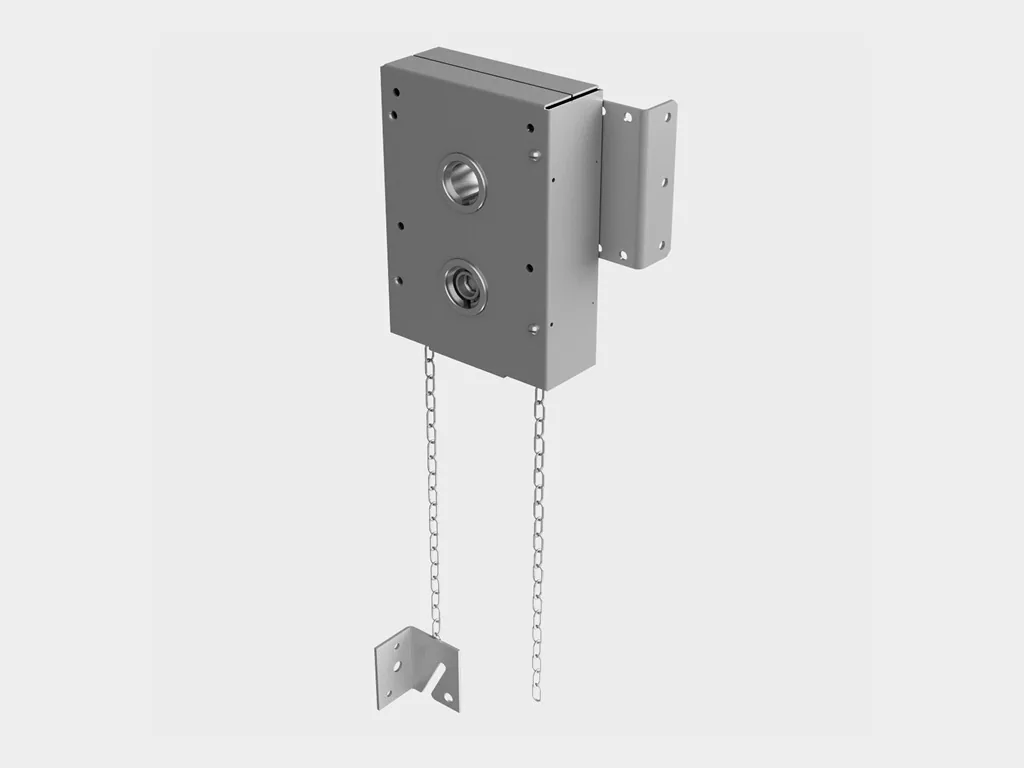

Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.

Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы. Данный пакет обладает увеличенным ресурсом работы и включает: окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.

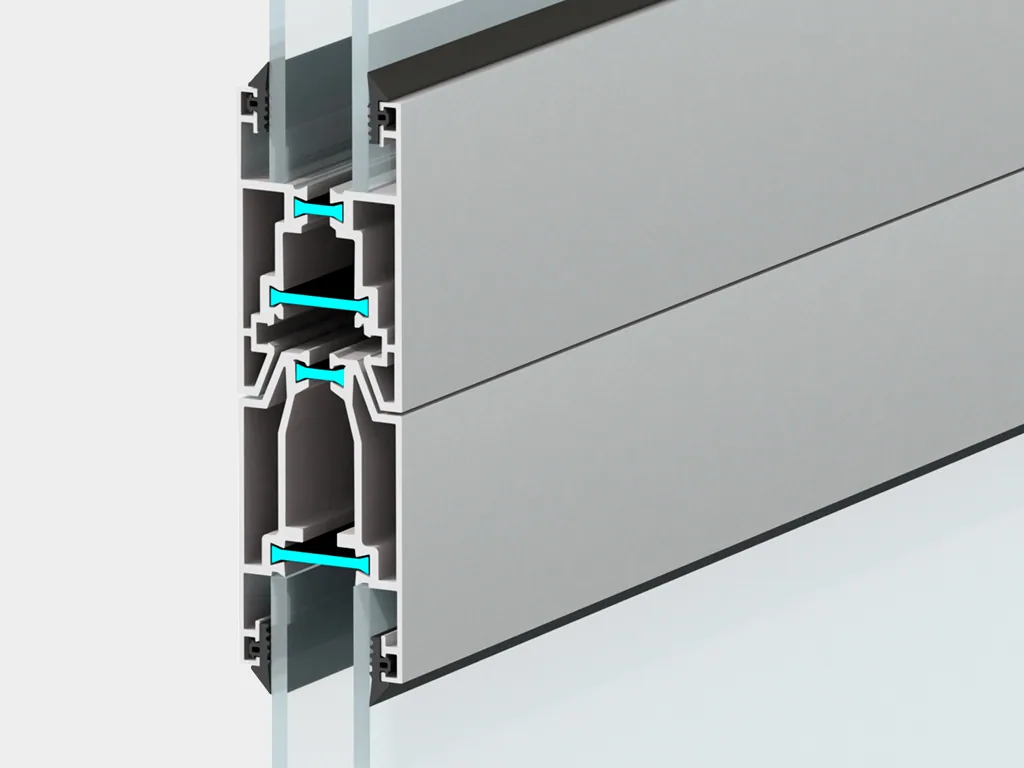

Возможность использования панелей из алюминиевых профилей T-bridge (опция) с термовставкой из полиамида повышает энергоэффективность ворот и предотвращает промерзание профилей.

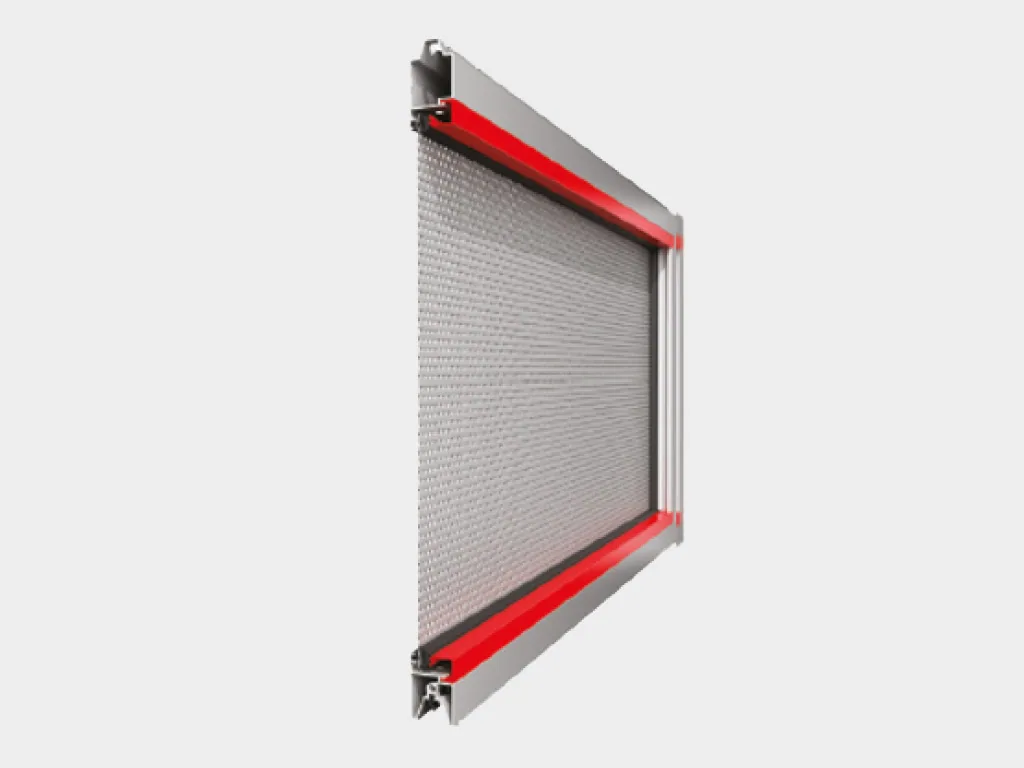

Возможность использования в качестве заполнения перфорированного алюминиевого листа — стильное и практичное решение с созданием барьера ограниченной видимости.

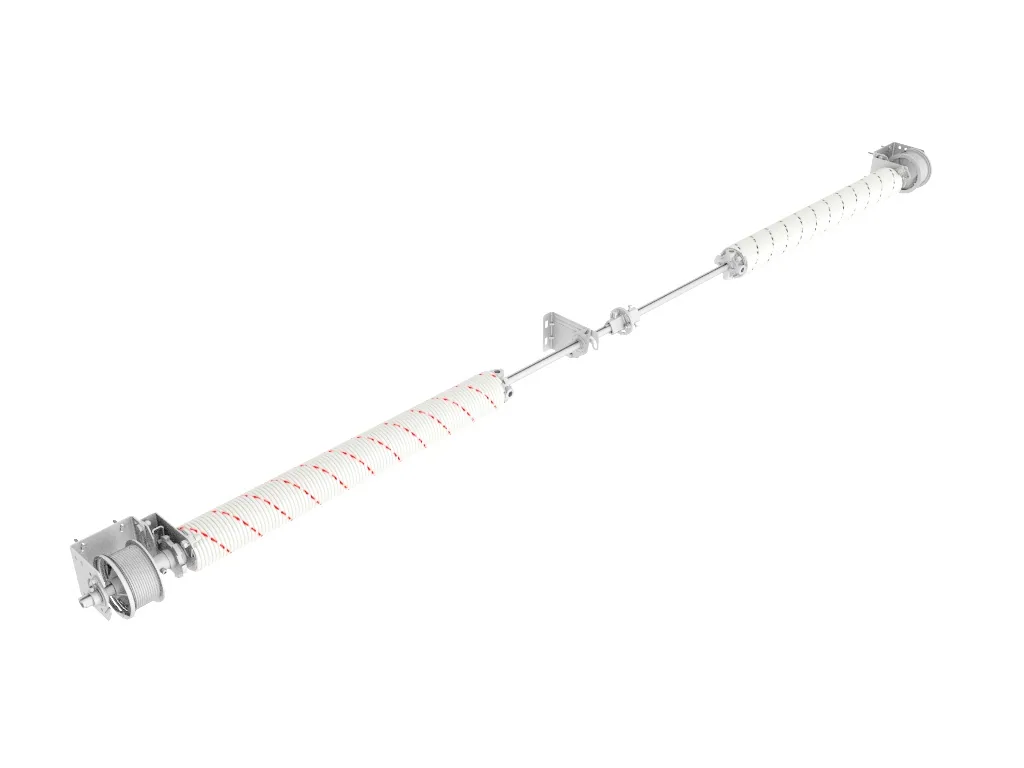

Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.

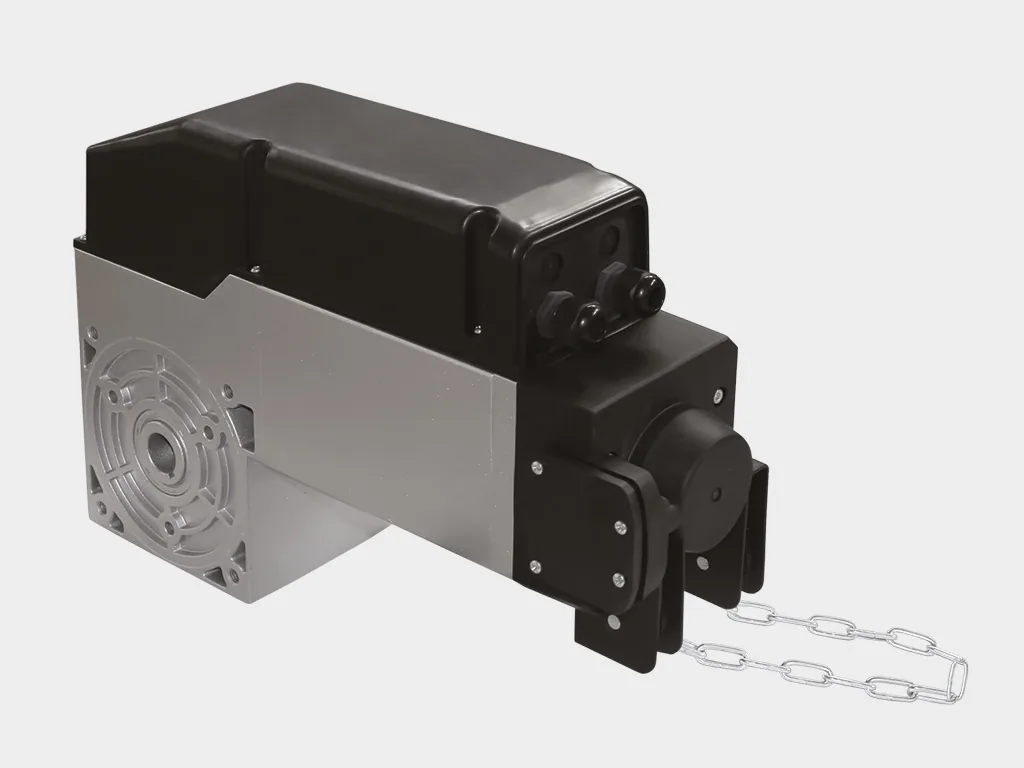

Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»).
