Промышленные секционные ворота ISD01 DoorHan

Промышленные секционные ворота серии ISD01 устанавливаются в проемы производственных зданий, складских помещений, цехов, терминалов и прочих промышленных объектов, где они должны отвечать гораздо более жестким требованиям нежели гаражные секционные ворота. Так как промышленные ворота эксплуатируются с высокой интенсивностью, для обеспечения долгосрочной работы без сбоев, они обладают повышенными прочностными характеристиками за счет усиленной конструкции. Используемая в воротах система уплотнителей обеспечивает высокую термоизоляцию, что является важной задачей практически для любого промышленного объекта. Для уравновешивания полотна ворот используется торсионный механизм с системой QuickFix, которая позволяет максимально сократить время монтажа.

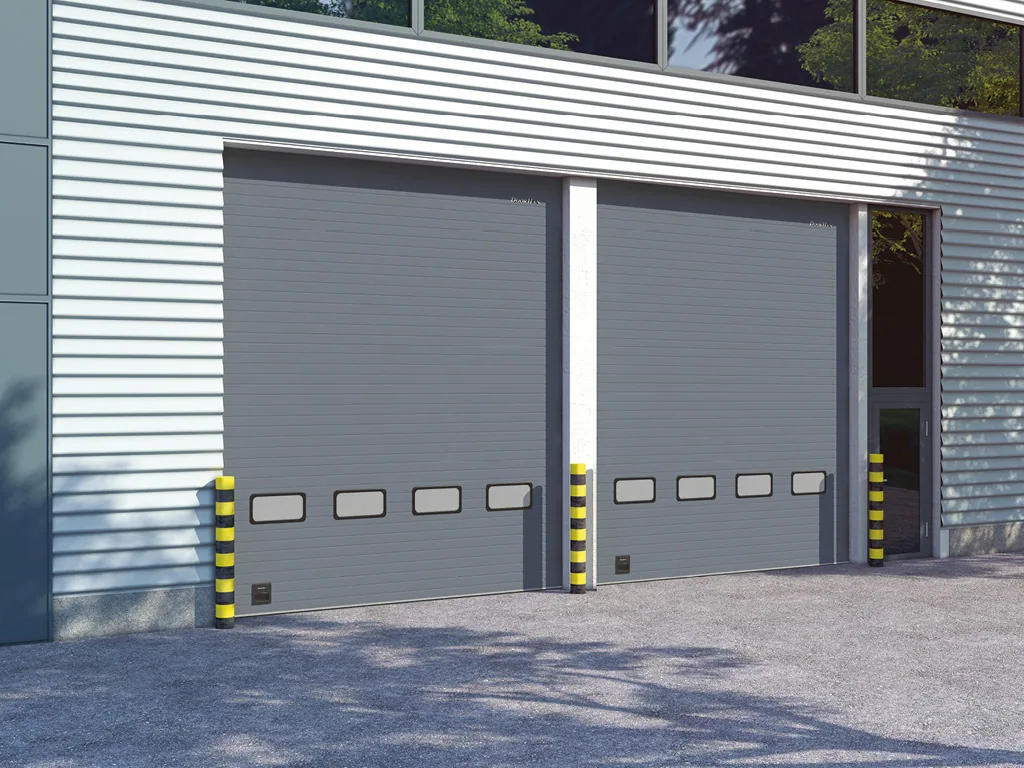

Внешняя сторона секционных ворот

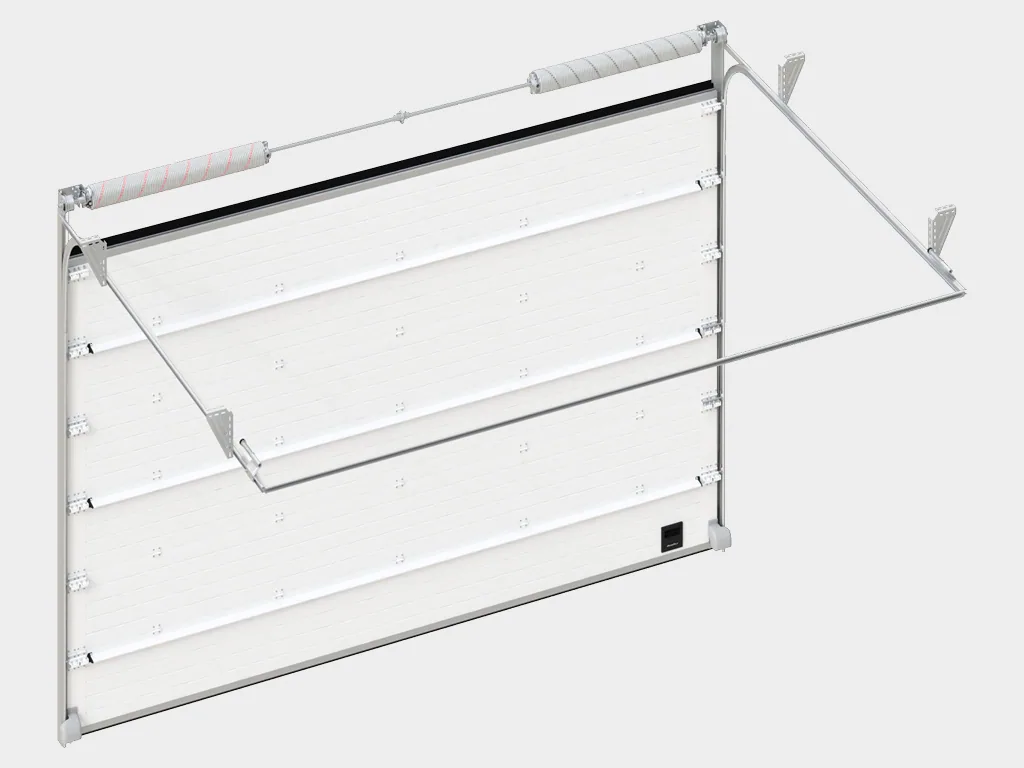

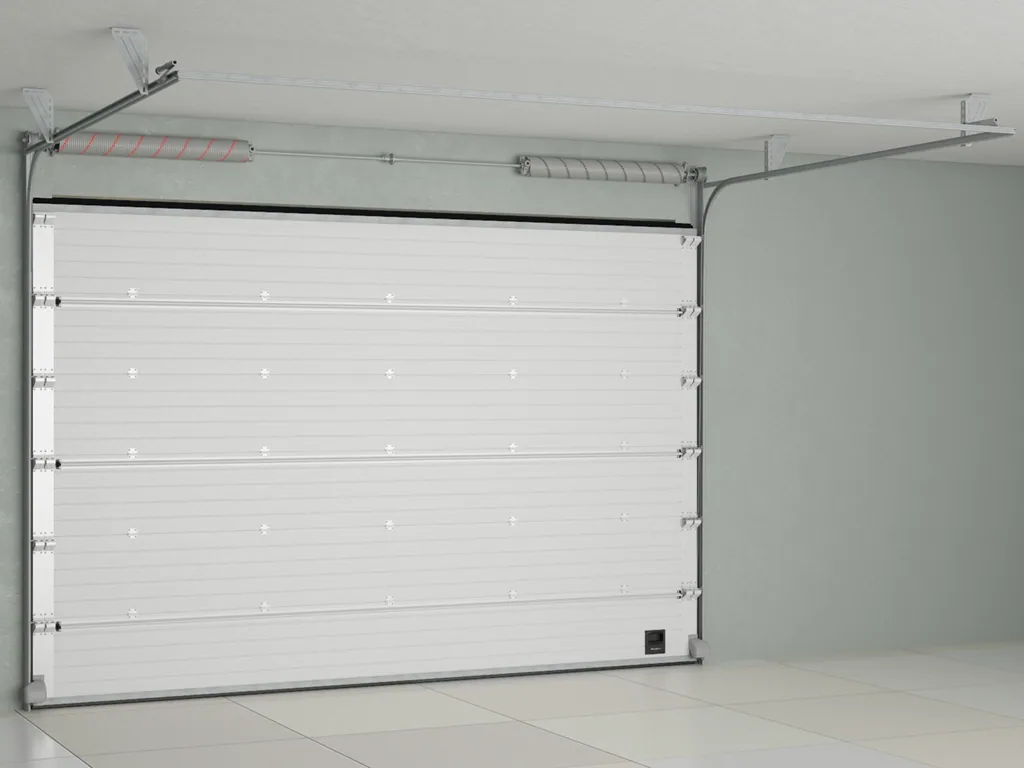

Внутренняя сторона секционных ворот

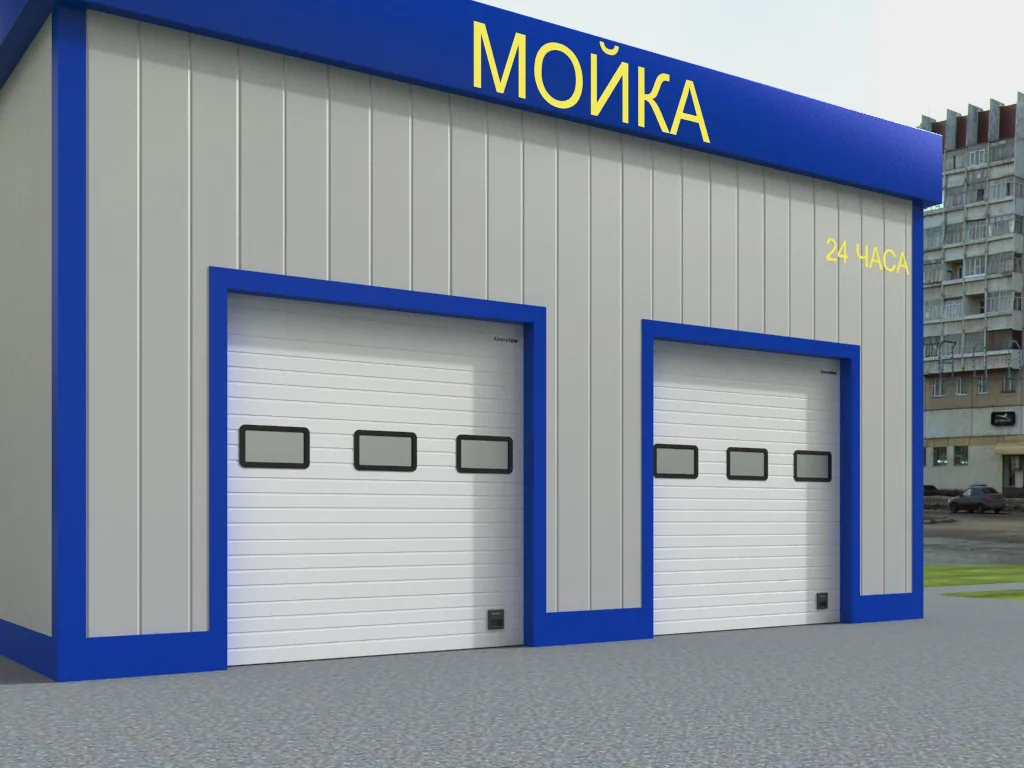

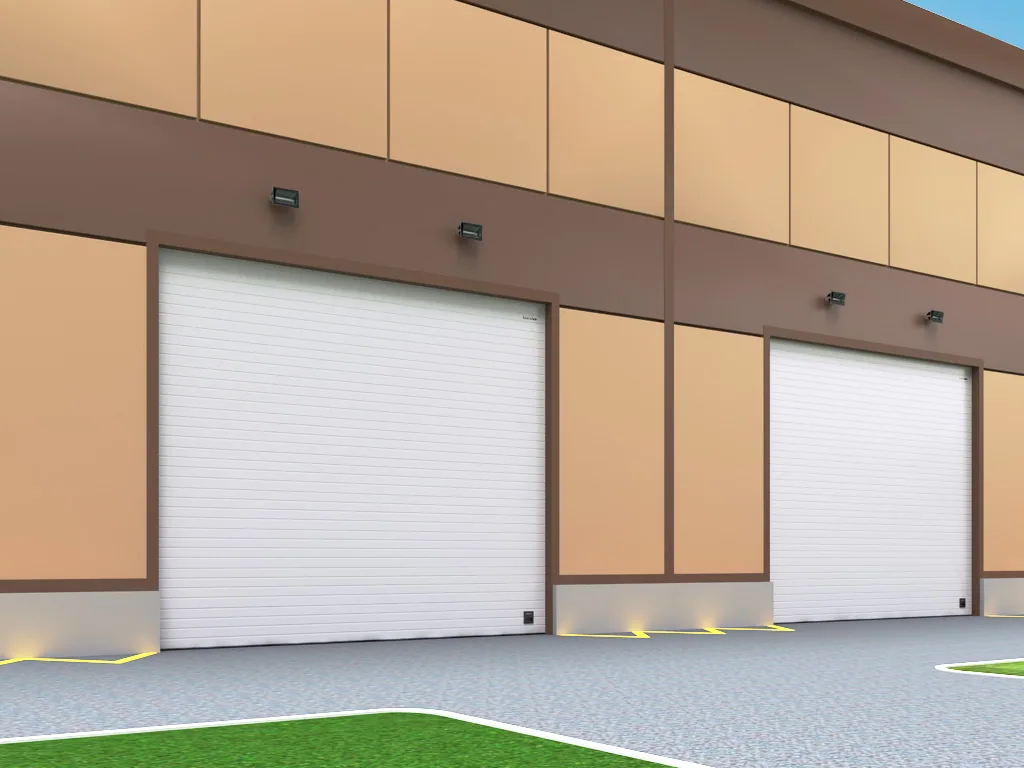

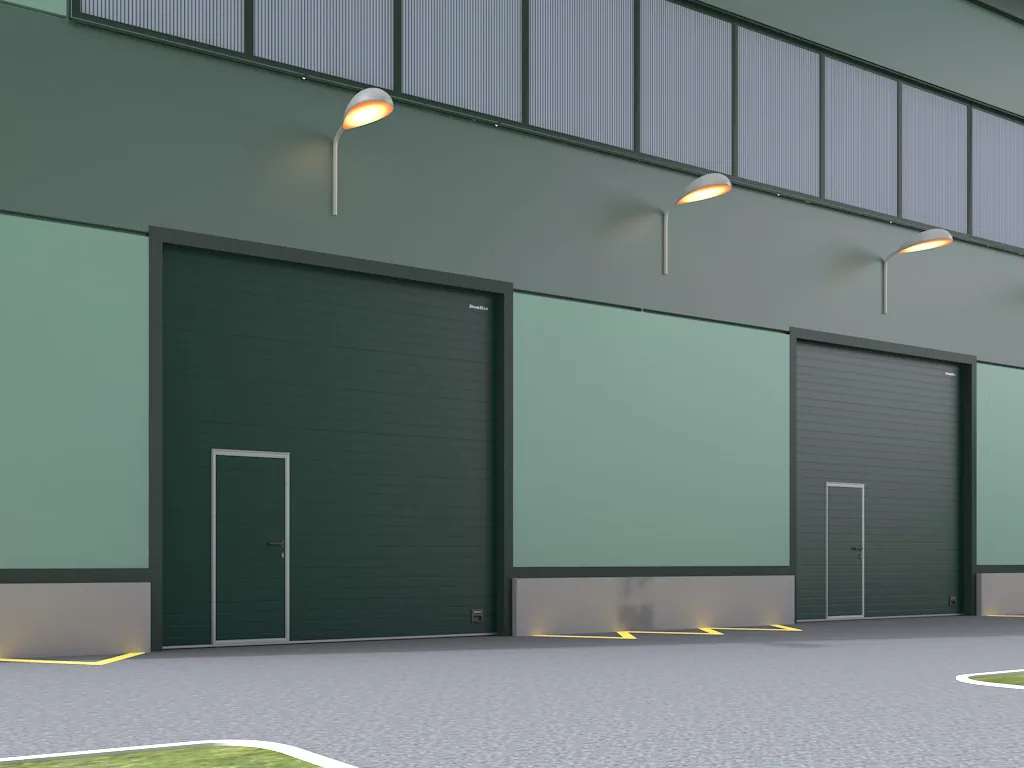

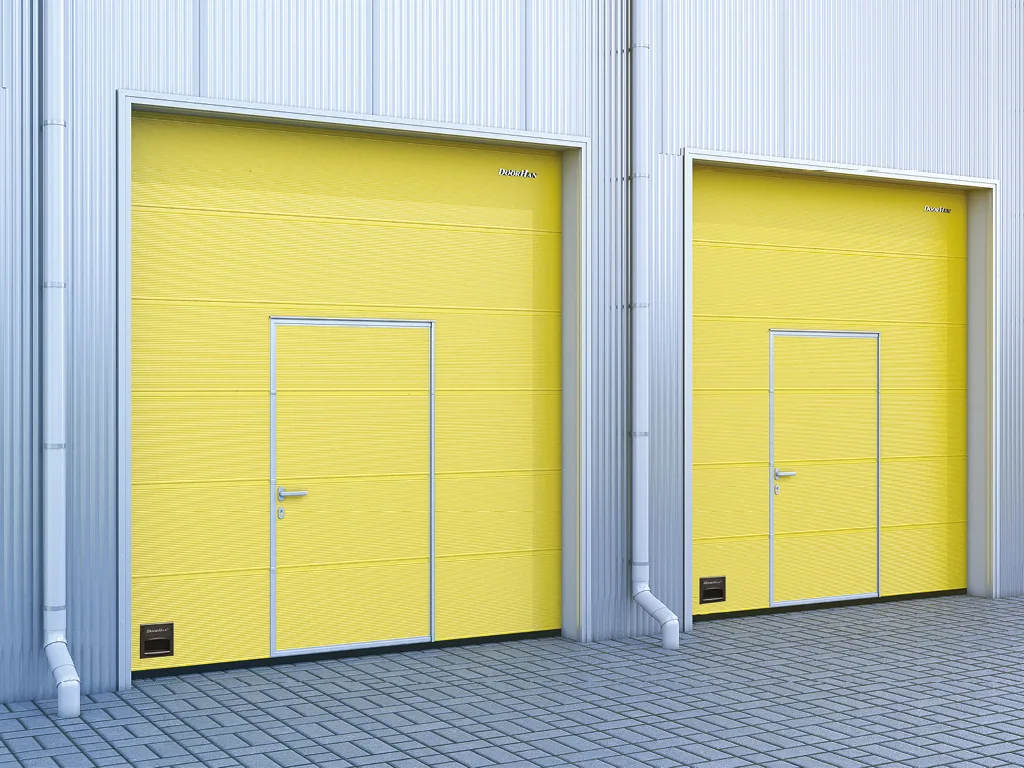

Зона применения

Преимущества:

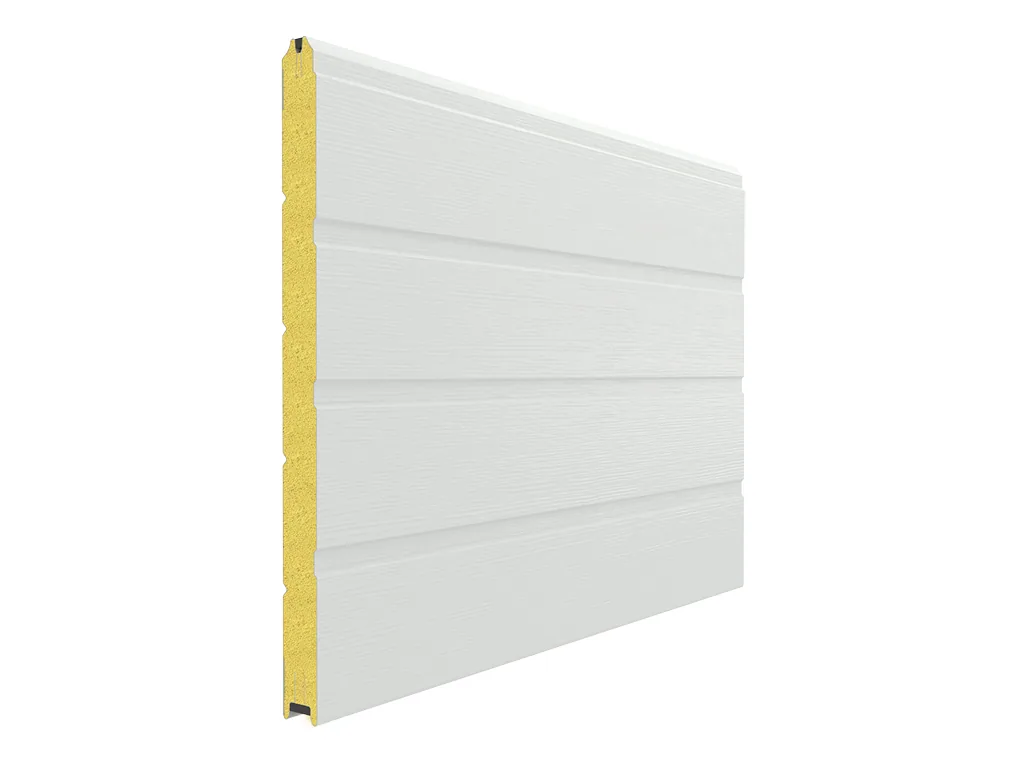

Дизайн:

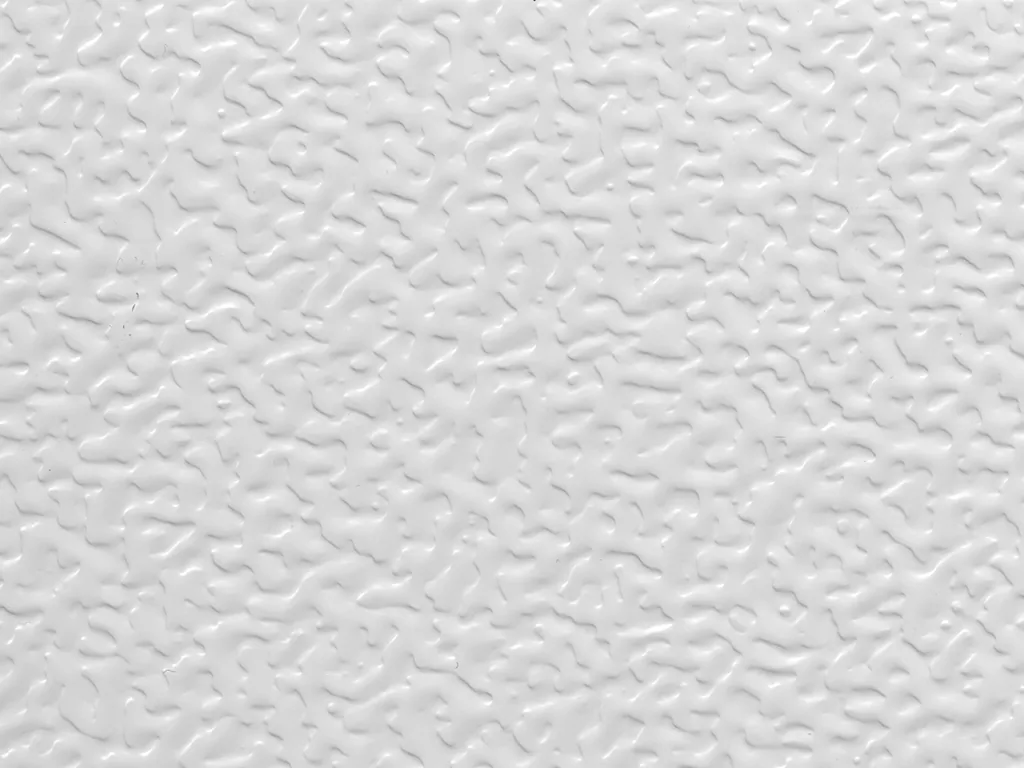

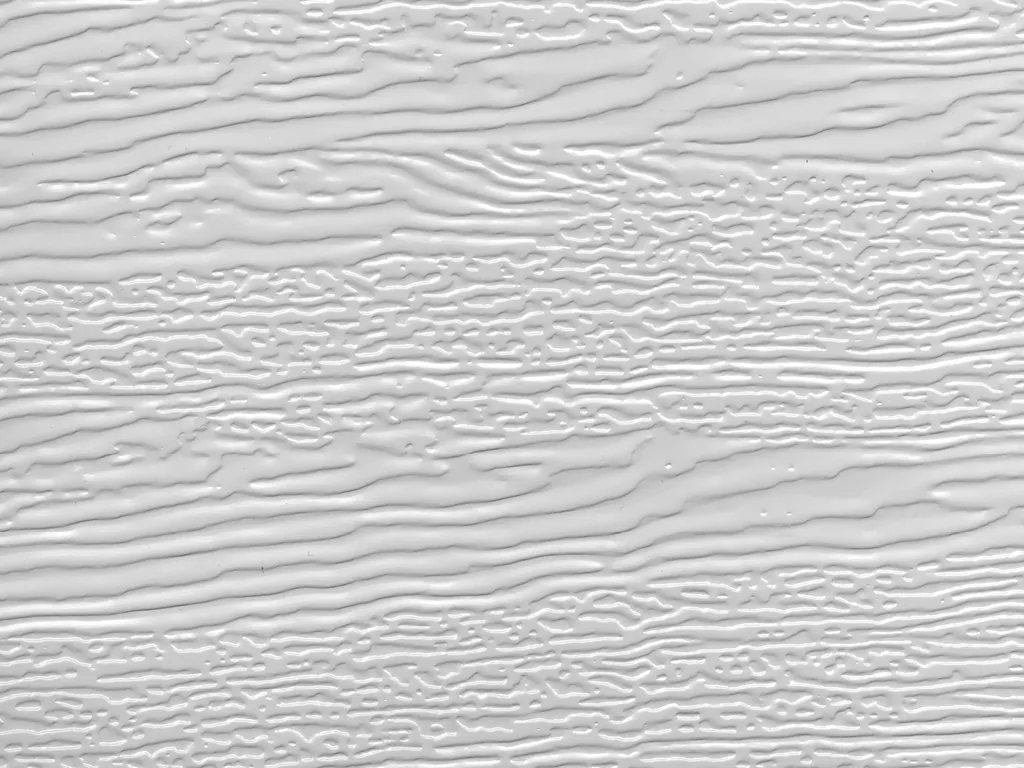

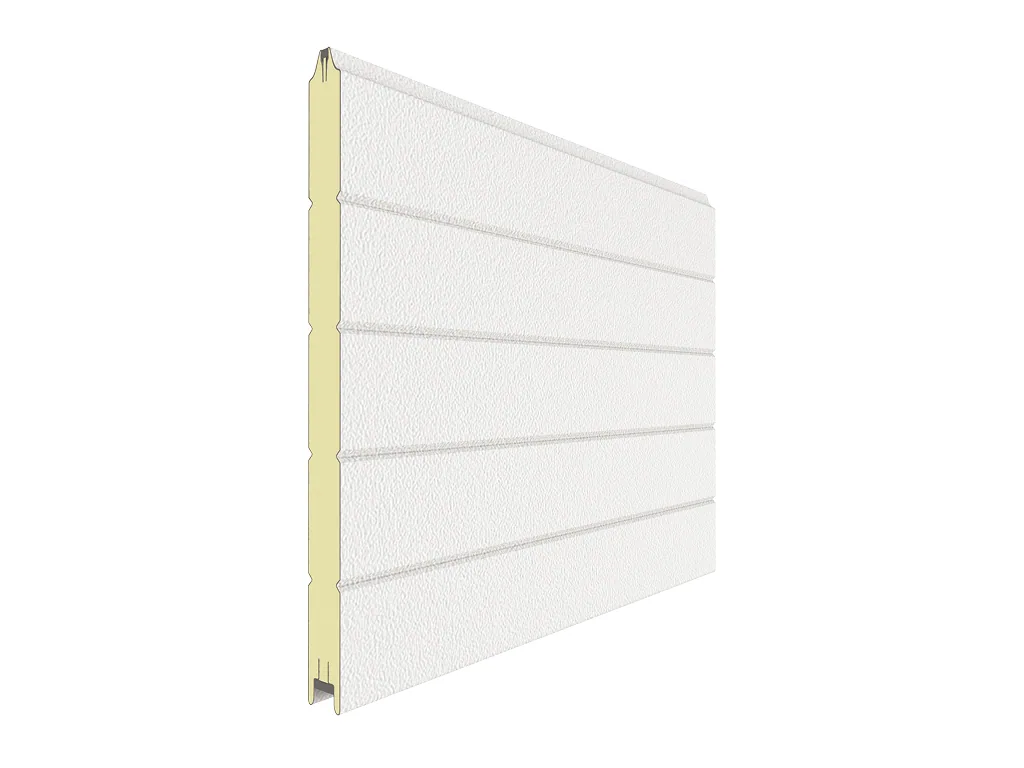

Тип поверхности

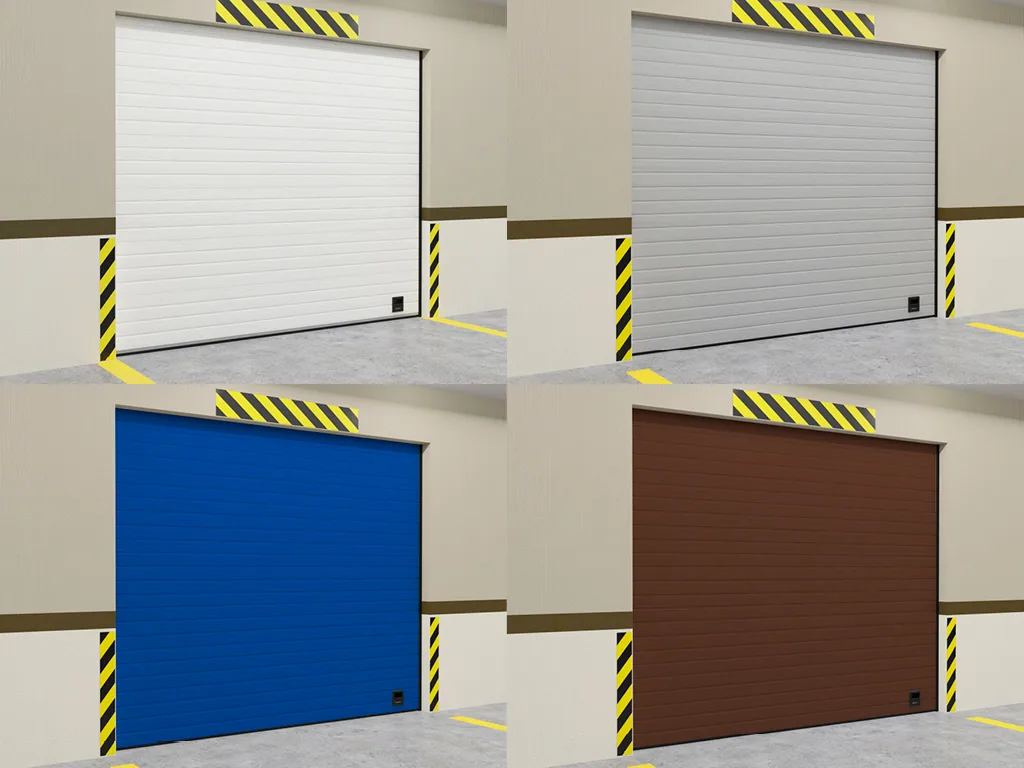

Цвета лицевых поверхностей панелей:

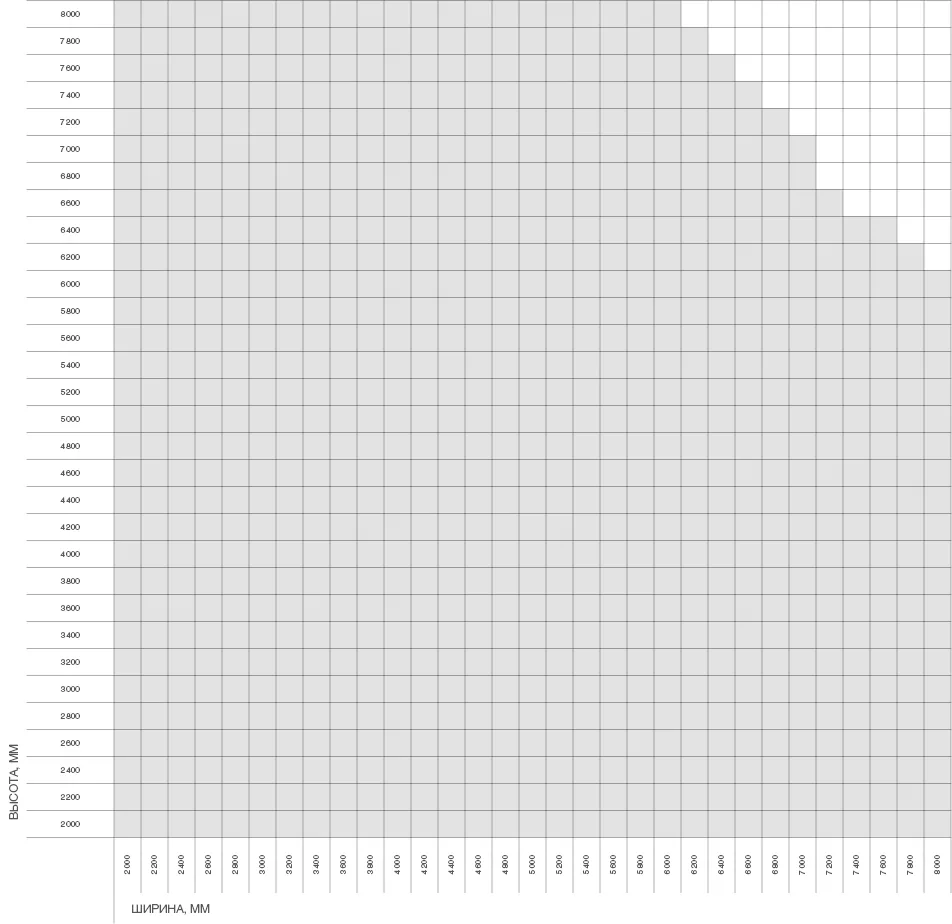

Таблица размеров

Параметр	Показатель
Высота проема, мм	от 2 000 до 8 000
Ширина проема, мм	от 2 000 до 8 000
Притолока, мм	от 150
Пристенки, мм	от 120

Размеры проема

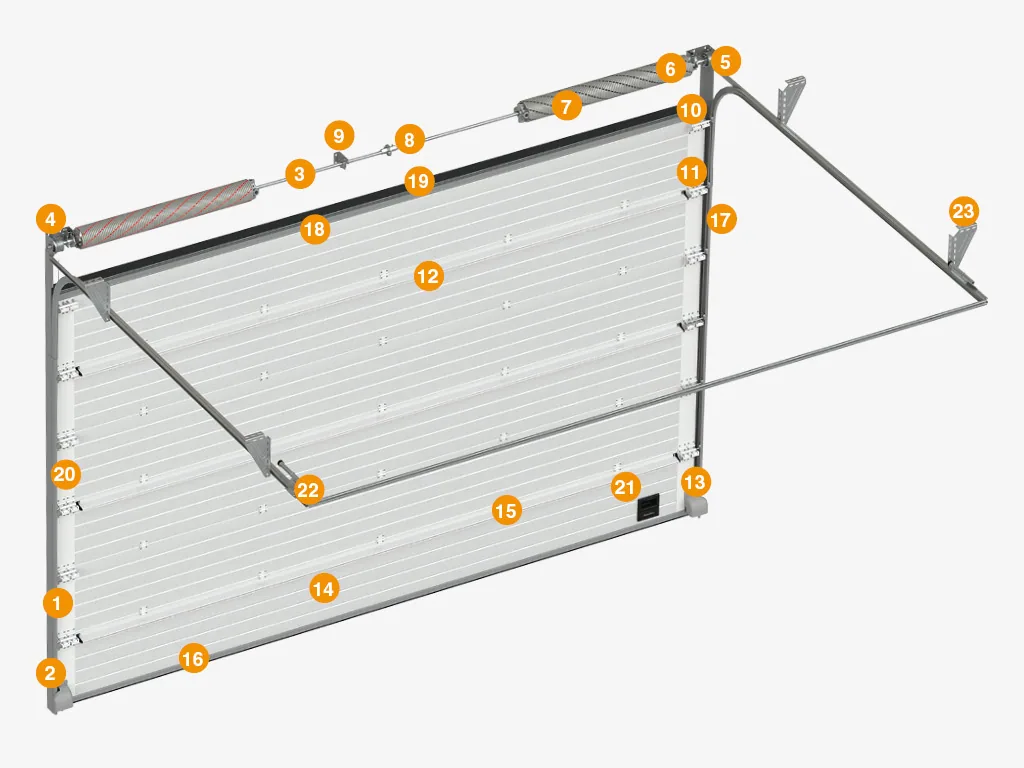

Конструкция

1. Вертикальная направляющая

2. Угловая стойка

3. Вал цилиндрический

4. Устройство защиты от обрыва пружины

5. Барабан

6. П-образный кронштейн

7. Балансирующий пружинный механизм (торсионная пружина)

8. Муфта соединительная

9. Внутренний опорный кронштейн

10. Верхняя опора с держателем ролика

11. Боковая опора с держателем ролика

12. Усиливающий дельта-профиль

13. Устройство защиты от разрыва троса

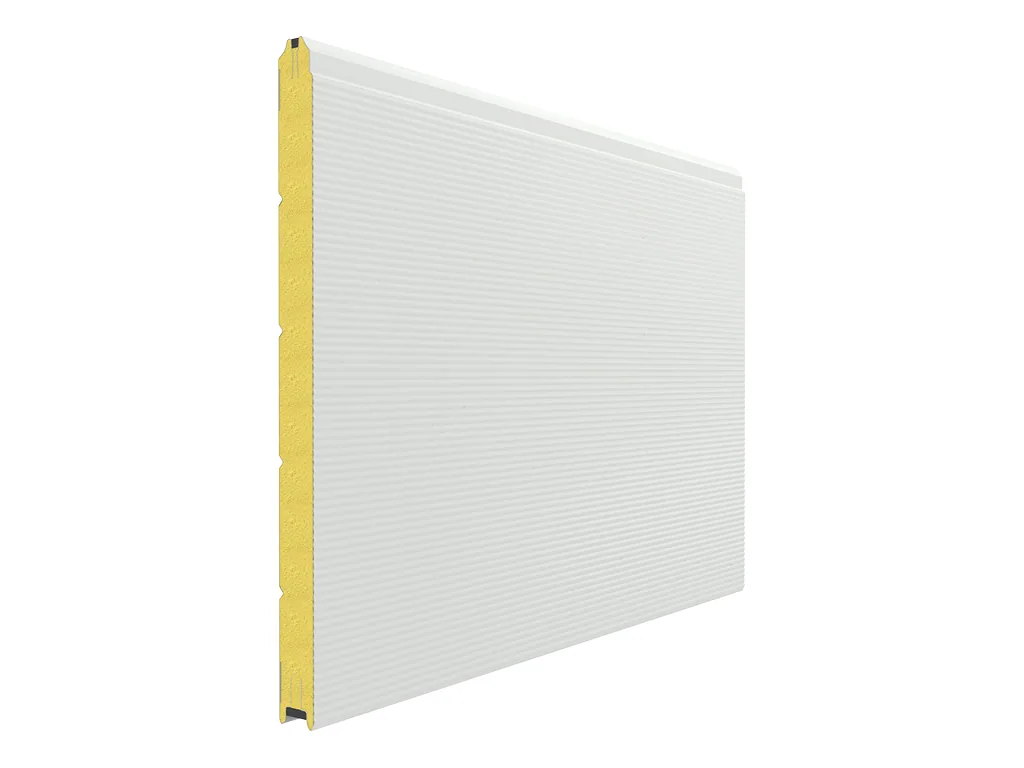

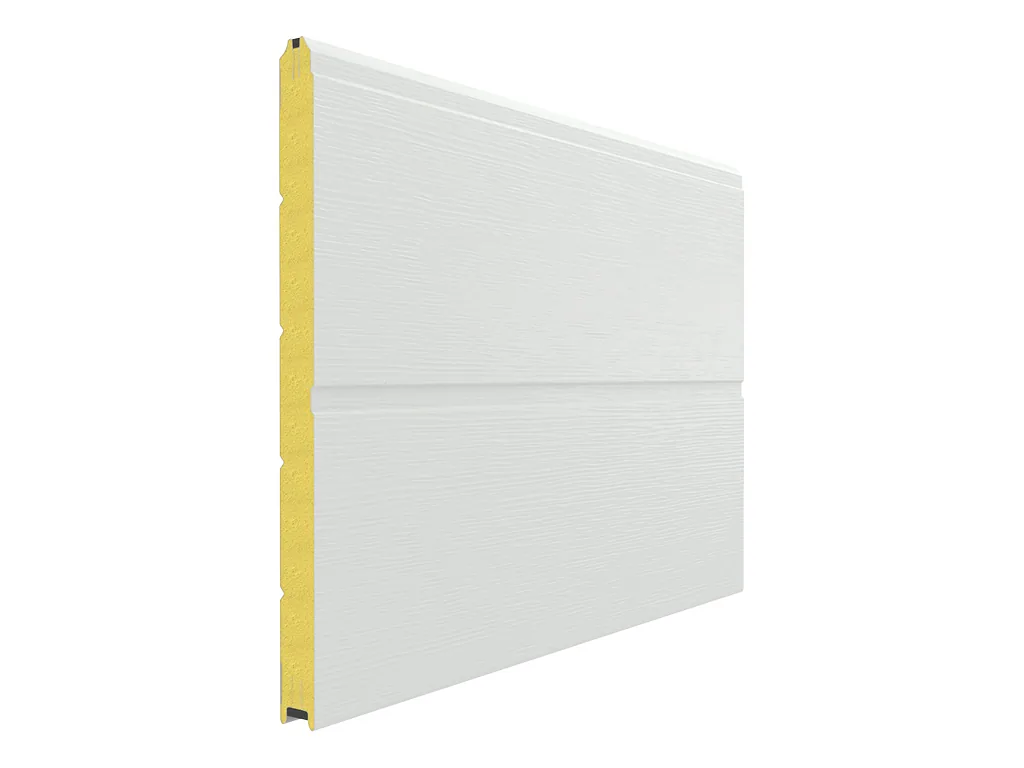

14. Сэндвич-панель

15. Внутренняя петля

16. Нижний профиль и уплотнитель

17. Уплотнитель боковой

18. Верхний профиль

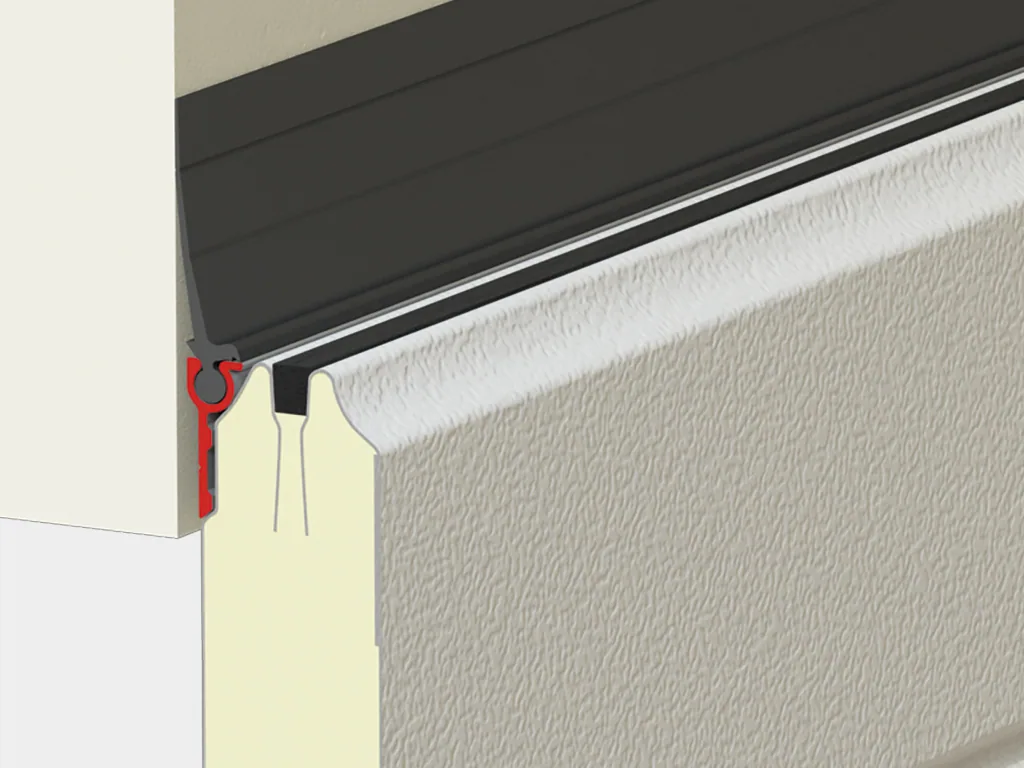

19. Верхний уплотнитель

20. Боковая крышка для панелей с отверстиями для крепления

21. Ручка «ступенька»

22. Пружинный амортизатор

23. Кронштейн крепления к потолку

Дополнительная комплектация:

Условия эксплуатации продукции:

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т.е. их вес должен компенсироваться крутящим моментом пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т.к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т.к. это может привести к нарушению плавности хода, а в случае наличия электропривода это может привести к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.
